Система хронометража SEIKO для спортивного плавания

соответствует требованиям FINA и подходит для проведения международных соревнований и олимпийских игр

с описанием элементов системы, сроками поставки из Японии и ценой

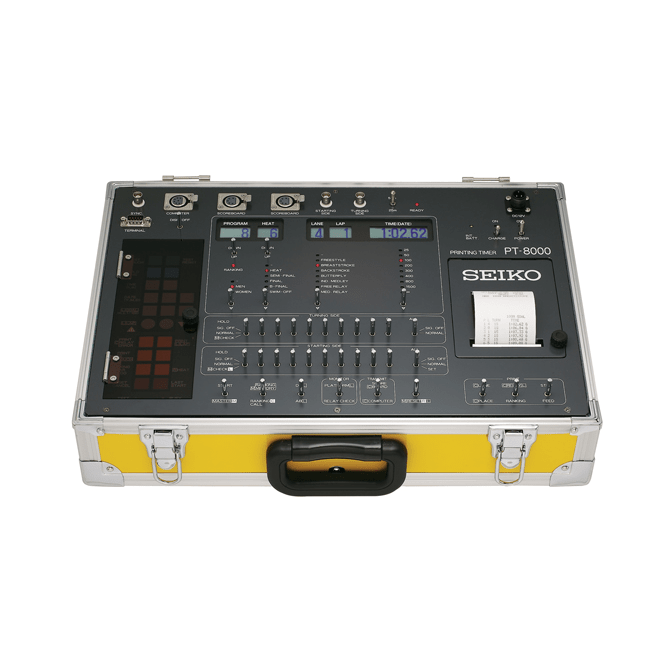

1. Печатающий таймер PT-8000

Главный блок системы хронометража Seiko. Производит сбор и обработку данных, полученных от устройств системы во время старта, разворота пловца и финиша. Таймер выводит результаты заплыва на принтер, видеотабло и передает в ПК. Сигнальный кабель SC-60DK (либо SC-80DK) поставляется в комплекте (2 шт.).

Многофункциональный и автономный, со встроенным термопринтером

• Автоматическое резервное копирование и хранилище данных для сохранения до 400 заплывов
• Специальные клавиши для ввода названий событий. Панель управления с ЖК-дисплеем.
• Высокоскоростной встроенный принтер для печати протоколов
• Встроенная батарея для автономной работы

Характеристики:

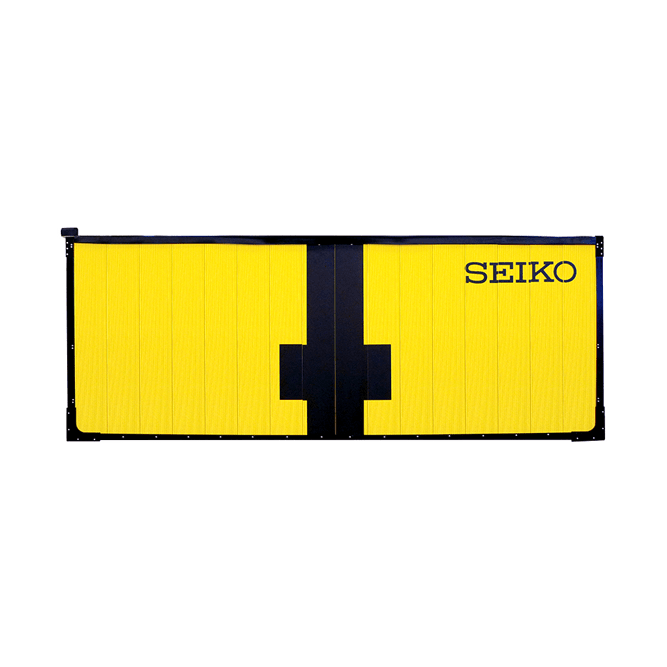

2. Финишные панели TP-3000

Контактные панели на стартовой и поворотной сторонах точно определяют прикосновение пловцов, и отправляют сигнал в системный таймер. Колебания воды и брызги игнорируются. Размер и разметка соответствуют требованиям Федерации плавания FINA.

Мгновенно реагируют на прикосновение пловца и блокируют ложные сигналы

• Материал рамы: алюминий и нержавеющая сталь
• Материал панели: ПВХ
• Габаритные размеры: 1980/2420×917×10 мм
• Способ крепления: на кромку с плиткой, помост или панель разворота

Характеристики:

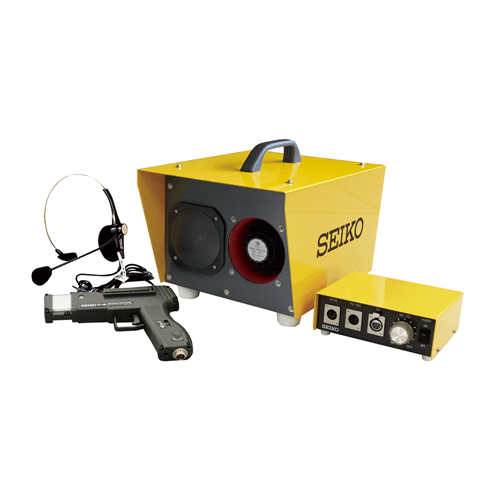

3. Стартовая система PS-1300

Состоит из стартового пистолета, звукового блока, модуля управления и гарнитуры судьи-стартера. При спуске курка пистолета раздается стартовый сигнал из звукового блока и дополнительных динамиков, установленных в тумбах (опция), срабатывает вспышка пистолета и внешняя лампа-вспышка (опция для слабослышащих), начинается отсчет времени.

Доступны два типа стартовых звуков: стрельба из пистолета и сирена

• Звуковой блок со встроенным аккумулятором и блоком питания
• Модуль управления и регулировки громкости
• Стартовый пистолет с ксеноновой вспышкой PF-125
• Гарнитура судьи-стартера PS-61

Комплектация:

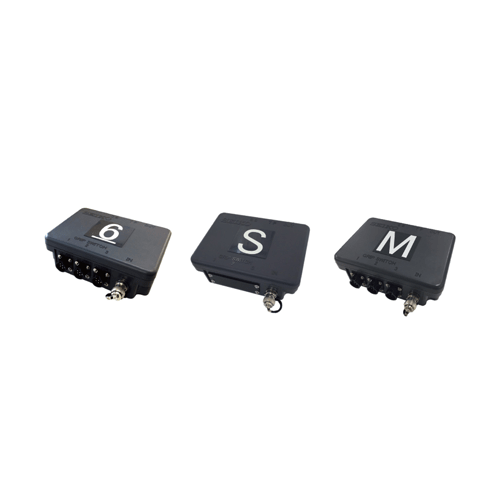

4. Блоки дорожек LB-90…99

Блоки дорожек (контроллеры) регистрируют сигналы от устройств, расположенных на плавательной дорожке: датчика фальстарта, сенсорной панели, кнопки судьи-хронометриста (до 3-х штук). Каждый блок пронумерован в соответствии с обслуживаемой дорожкой. Кнопка судьи-хронометриста поставляется в комплекте с блоком дорожки.

Регистрируют данные заплыва на каждой отдельной дорожке

• Блоки дорожек предусматривают подключение до 3-х кнопок хронометристов, если система применяется в качестве резервной.
• Система тайминга для бассейна SEIKO может быть использована в качестве основной или дублирующей (резервной) системы для проведения чемпионата.

Характеристики:

• Кабель подключения SC-10SK и линейный блок старта LB-9S
• Аксессуар. Кейс для хранения AT-80X

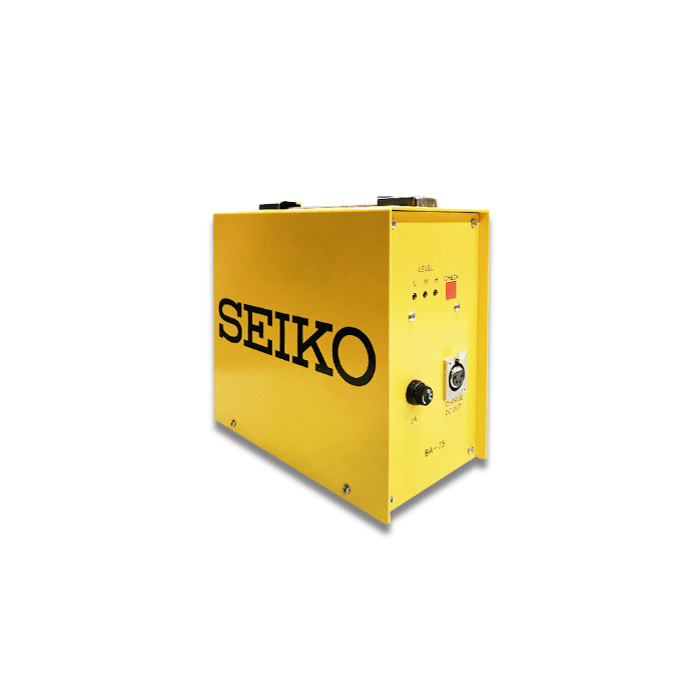

5. Внешний аккумулятор BA-75

Данная аккумуляторная батарея является основным источником электроснабжения для печатающего таймера (PT-8000). Позволяет использовать систему в течение 8-ми часов в режиме соревнований. В комплекте с аккумулятором предусмотрено зарядное устройство BC-100ST1.

Для автономной работы системы SEIKO до 8-ми часов

• Размеры: 210×110×190 мм
• Масса: 5.74 кг
• Емкость аккумуляторной батареи: 12 А/ч
• Светодиодные индикаторы уровня заряда аккумуляторной батареи: 3 шт.

Характеристики:

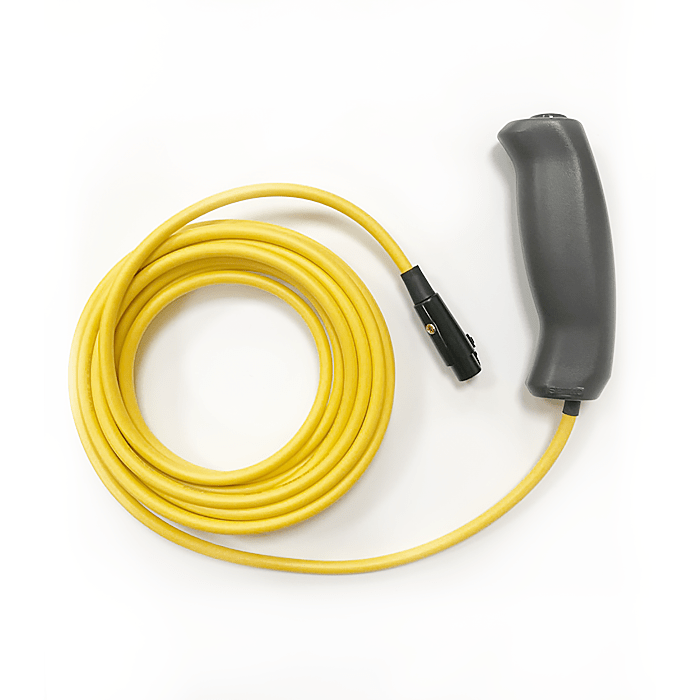

6. Кнопка судьи-хронометриста GS-52

Контроль касания производится визуально судьей-хронометристом. При наличии подключенных к системе сенсорных панелей, таких как «TP-3000», сигнал, поступающий при нажатии кнопки судьи-хронометриста, имеет меньший приоритет: он регистрируется, но не учитывается в результате, если поступил сигнал от сенсорных панелей.

Для фиксации касания пловцом стенки бассейна при финише

• Размеры: 100х25х35 мм
• Масса: ~ 0.32 кг
• Корпус: пластик, цвет чёрный
• Кнопка: расположена с торца, цвет чёрный

Характеристики:

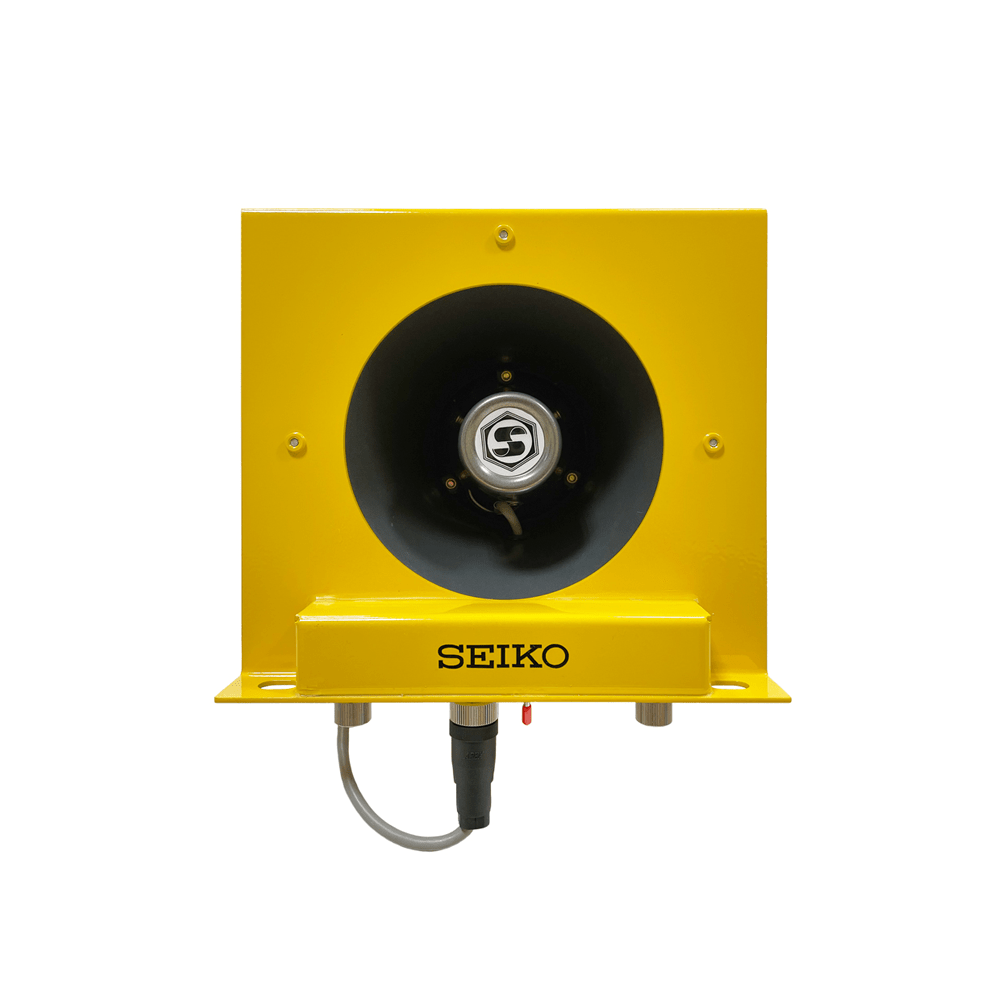

7. Опция. Внешний мобильный динамик дорожки SP-SB

Внешний мобильны динамик предназначен для дублирования звуковых сигналов от стартового устройства для каждого пловца. Устанавливается возле или внутри корпуса стартовой тумбы и подключается к стартовой системе SEIKO PS-1300.

Дублирует речевые команды и стартовый сигнал

• Длина коммутационного кабеля: ~ 2,5 метра
• Тип кабеля: экранированный
• Вес: ~2,7 кг
• Предназначен для работы в системе с рабочим напряжением 12 Вольт

Характеристики:

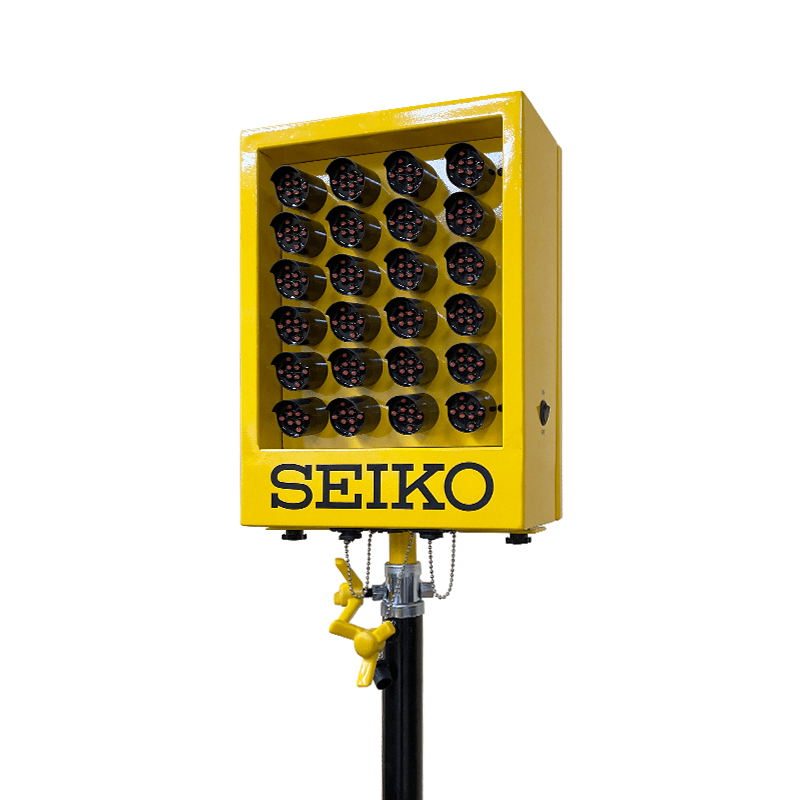

8. Опция. Лампа-вспышка со штативом FL-W

Предназначена для дублирования светового стартового сигнала от стартового устройства. Размещаются по боковым сторонам чаши бассейна вблизи линии старта заплыва. Лампа устанавливается на штатив для удобства позиционирования на обходной дорожке и направления свечения.

Дублирует сигнал старта

• Масса: ~ 15 кг.
• Штатив выполнен из металла.
• Электропитание от стартового устройства: 12 В, постоянного тока.
• Диапазон рабочих температур от 0°C до 40°C.

Характеристики:

1. Стартовые тумбы SEIKO SB-400

Оснащены противоскользящим покрытием и регулируемым упором, который имеет 5 положений и обеспечивает уверенный старт спортсмена. В конструкцию стартовой тумбы встроен датчик фальстарта.

Размеры тумб соответствует требованиям FINA.

2. Стартовые тумбы SEIKO B-Block

Оснащены противоскользящим покрытием и регулируемым упором, который имеет 5 положений и обеспечивает уверенный старт спортсмена. В конструкцию стартовой тумбы встроен датчик фальстарта.

Размеры тумб соответствует требованиям FINA.

Со встроенным датчиком фальстарта

Со встроенным датчиком фальстарта

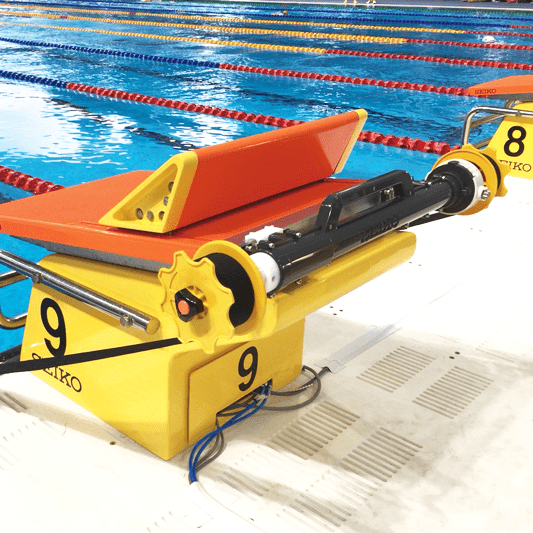

3. Устройство старта на спине BSL-120

Устройство устанавливается на штатные крепления стартовой тумбы SB-400. Опорная колодка старта крепится с помощью ремней к регулируемой катушке.

Предусмотрено 9 положений уровня колодки с шагом 10 мм в пределах допустимого интервала.

4. Тележка для устройств старта BSL-160R

Имеет специальные кронштейны для фиксации устройств старта на спине.

В нижней части тележки расположены корзины, которые можно использовать при сматывании устройств или другого оборудования. Тележка оснащена колесами со стопорами.

Вместительность 10 устройств

С регулируемой колодкой по высоте

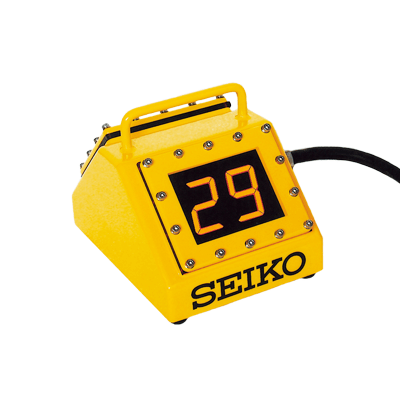

4. Система счета кругов

Система счета кругов работает синхронно с системным таймером TP-1300 и автоматически рассчитывает оставшееся количество кругов, отображая число на дисплее.

Подводный дисплей устанавливается на каждой дорожке под водой.

5. Тележка для хранения панелей TF-40R

Тележка для хранения имеет специальные крючки для навешивания панелей в несколько рядов. Панели располагаются вертикально, что способствует быстрому стеканию воды.

Для удобства перемещения тележка оснащена ручкой и колесами со стопорами.

Вместительность 10 панелей

Показывает оставшееся число кругов

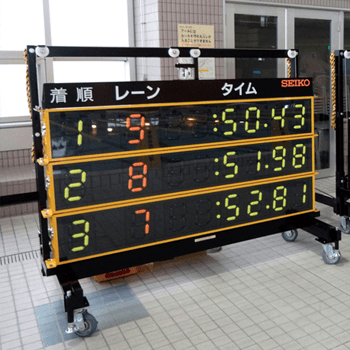

6. Мобильное табло для бассейна

Предназначено для вывода результатов заплыва. Состоит из модулей (строк), количество которых соответствует числу дорожек бассейна (до 10 строк).

Каркас экрана имеет колеса со стопором для перемещения, обеспечивая лучший обзор.

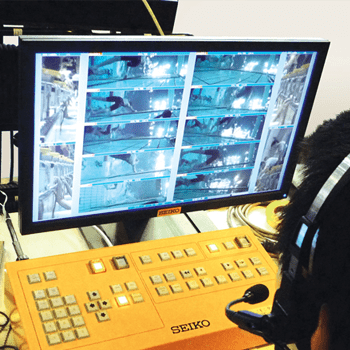

7. Система видеонаблюдения

Система предназначена для съемки и судейства соревнований высокого уровня.

Видеокамеры подводной и надводной съемки объединены в единую систему. С помощью специального ПО и пульта, оператор может использовать до 14 камер одновременно.

Высокоскоростная съемка и фотофиниш

Для просмотра результатов с дистанций до 100 м
